激光雪深探測儀
- 產品介紹
一、產品概況
激光雪深探測儀采用相位法激光測距原理,是一種數字化雪深測量儀器。基于通用激光測距技術,通過溫度補償解決激光器的溫度穩定性。在大雪甚至暴雪時,依然可以保持良好連續性的觀測數據。設備可搭配我司氣象站類產品或者選擇網絡上傳選型,實時上傳降雪量數據,觀測人員可對雪深進行實時監測,為“自動雪深觀測”項目提供對比觀測數據。產品廣泛應用于氣象站、監測、道路交通安全監測,航空監測,農業生產監測等領域。

二、質保和維修
超過保修期或者在保修期內發生如下故障,將不提供免費保修服務,故障包括但不限于:
1、未按本手冊進行的安裝、操作或使用
2、產品使用不當
3、未按本公司指導方法對產品進行維修保養
4、用非本公司提供的零件維修產品
5、未經授權對產品進行的改造或拆裝
三、介紹
3.1 技術指標
供電電壓 | DC 10-24V |
最大功耗 | 0.8W |
工作溫度 | -40~+60℃,0%RH~95%RH(非結露) |
分辨率 | 1.0mm |
精度 | 1.0mm |
量程 | 0~30m |
輸出信號 | RS485(Modbus協議) |
激光類型 | 620~690nm |
激光等級 | Ⅱ級,<1mW |
單次測量時間 | 可設置,默認10秒 |
IP防護等級 | IP65 |
3.2 應用領域
1、 氣象站;
2、監測;
3、道路交通安全監測;
4、 農業生產監測;
5、 航空監測。
四、安裝

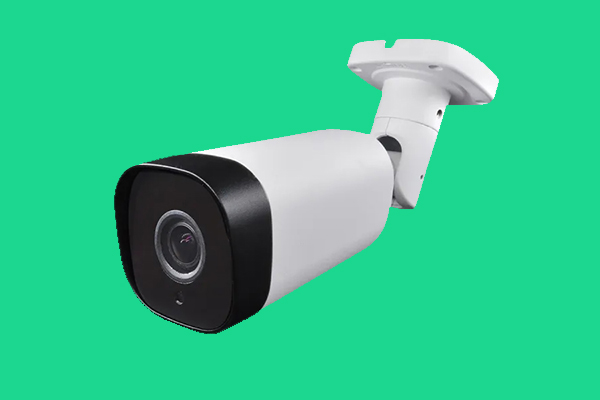

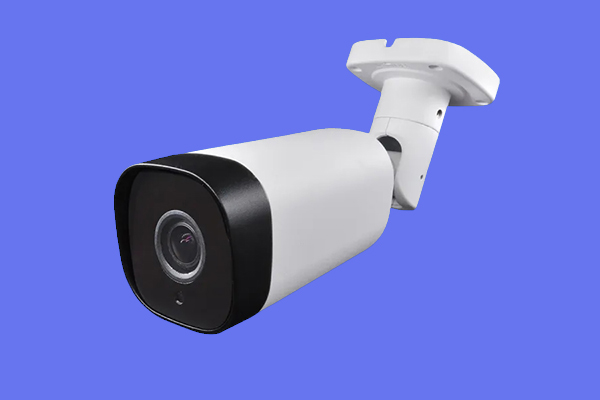

4.1外觀

4.2 接線定義
傳感器接線定義
序號 | 導線顏色 | 接線定義 |
1 | 紅色 | 電源輸入端 |
2 | 綠色 | RS485輸入端_A |
3 | 白色 | RS485輸入端_B |
4 | 黑色 | GND |
4.3儀器的拆箱
打開包裝后,應仔細檢查儀器是否在運輸過程中出現了損壞。如有損壞,應做好記錄,并向承運人或本公司的代理人及本公司客戶服務部報告損失情況。
五、安裝

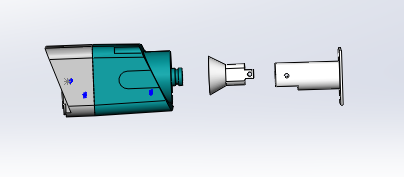

5.1探測儀安裝
使用配套的螺絲和螺母,將探測儀主體與兩個固定底座連接在一起。

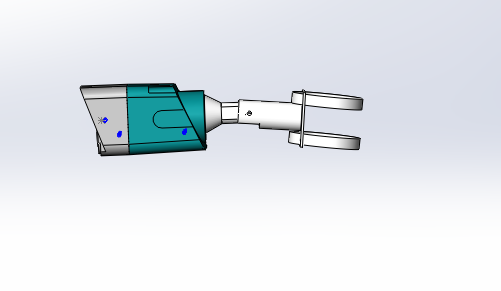

5.2 抱箍安裝
將不銹鋼抱箍穿入固定底座的安裝孔內。

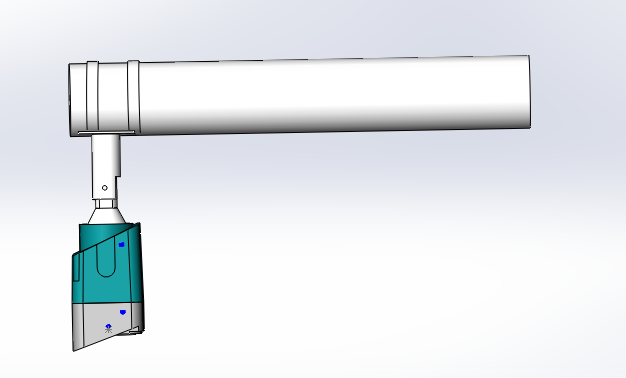

5.3 安裝于橫桿
將不銹鋼抱箍安裝在橫桿之上,安裝牢固。

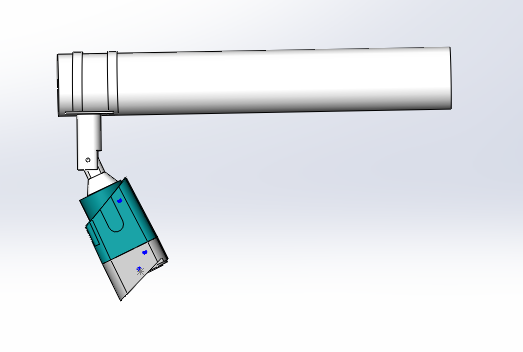

5.4調整角度

調整探測儀的主體設備角度,以達到最佳的測量角度。
六、維護及故障
6.1 設備無法連接到電腦
1、電腦有多個 COM 口,選擇的口不正確。
2、設備地址錯誤,或者存在地址重復的設備(出廠默認全部為1)。
3、波特率,校驗方式,數據位,停止位錯誤。
4、主機輪詢間隔和等待應答時間太短,需要都設置在 200ms 以上。
5、485 總線有斷開,或者 A、B 線接反。
6、設備數量過多或布線太長,應就近供電,加 485 增強器,同時增加120Ω終端電阻。
7、USB 轉 485 驅動未安裝或者損壞。
8、設備損壞。
6.2 維護和保養
1、避免設備測量部位被刮劃,保持外部完整性,增加設備使用壽命。
2、粗暴地使用設備會毀壞內部電路板及精密的結構。
3、不要用顏料涂抹或遮擋儀器,從而影響正常操作。
4、使用設備時請將設備固定牢固,避免設備的損壞。
5、定時查看其他配件是否正常,確保儀器正常工作。
6.3 注意事項
1、不良測量條件下(環境光強度過大、環境溫度過高或者過低、目標反光過弱或過強,或者目標表面粗糙不平)都可能引起測程縮短或者對測量結果產生較大誤差。
2、由于產品在設計時采用了過濾異常數據的算法,異常數據若持續存在才會被更新,因此讀取數據時若突然出現一個過大的數據,數據不會立即更新。
